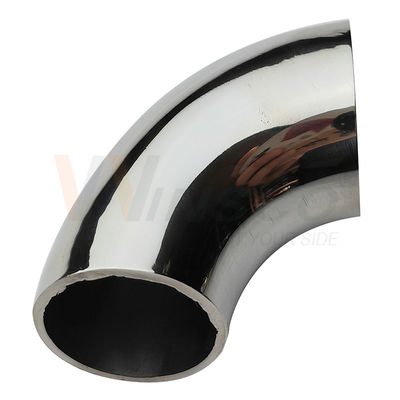

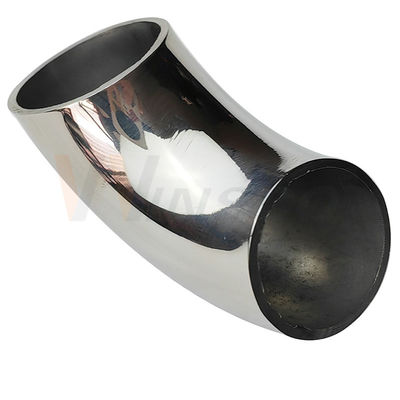

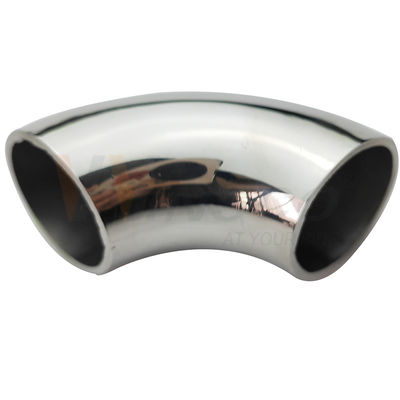

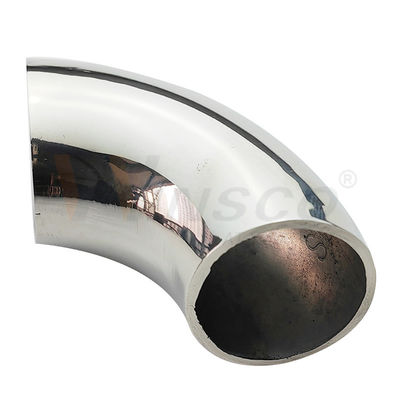

25.4 mm (1 pulgada) acero inoxidable 90 grados de manivela Codo - 66 mm longitud del arco
Una soldadura en el codo de 90 grados para la coincidencia25.4mm / 1 pulgada OD tubo de barandilla de acero inoxidable. Disponible en SS201, SS304 y SS316 con acabado pulido en espejo o satinado / cepillado para rieles de escaleras, detalles de balcones, muebles, marcos decorativos y fabricación personalizada.
OD 25.4 mm / 1 pulgadaCodo de 90 gradosArco de 66 mm / 2,60 pulgadas1.2 / 1.5 mm ParedSe trata de un proyecto de investigación

Resumen del producto
Este codo proporciona un cambio de dirección de ángulo recto suave en un conjunto de tubos de acero inoxidable de 25,4 mm.El arco de 66 mm admite detalles arquitectónicos compactos mientras permite que la unión soldada se mezcle y se vuelva a terminar para una continuidad visual- Confirmar la OD del tubo, el grosor de la pared, el grado y la superficie antes de la producción.

Requisito de ajuste:El diámetro exterior objetivo es de 25,4 mm / 1 pulgada. Un tubo nominal de 25 mm no es intercambiable automáticamente; las dimensiones reales del tubo y la tolerancia de la articulación deben confirmarse.
Especificaciones técnicas
| Producto |
Acero inoxidable soldado con barandilla de 90 grados / codo de barandilla |
| Diámetro exterior |
25.4 mm / 1 pulgada |
| Duración del arco |
66 mm / aproximadamente 2,60 pulgadas |
| espesor de la pared |
1.2 mm (0.047 pulgadas) o 1.5 mm (0.059 pulgadas) |
| El material |
Acero inoxidable AISI 201, AISI 304 o AISI 316 |
| Acaba. |
Las partidas de las demás partidas de las demás partidas de las demás partidas de las demás partidas de las demás partidas |
| Conexión |
Conexión de soldadura trasera / fabricación; el instalador debe confirmar el procedimiento de soldadura |
| Personalización |
Calidad, acabado, dimensiones, etiquetado y embalaje sujetos a confirmación del dibujo y de la cantidad |
Por qué este codo ayuda a reducir el riesgo de instalación

1 pulgada de referencia OD exactaLas dimensiones métricas y de pulgadas ayudan a los compradores a ajustar el codo a las especificaciones del tubo.
Arco definido de 66 mmLa dimensión de la curvatura se puede confirmar antes del corte y la soldadura.
Termina la coordinaciónLas superficies de espejo o satén pueden combinarse con el pasamanos conectado.
Elección práctica de los grados201, 304 y 316 soportan diferentes presupuestos y condiciones de exposición.
Fabricación controladaEl espesor de pared combinado mejora la alineación y la consistencia de acabado de soldadura.
Los controles previos al envíoLas dimensiones, el grado, la superficie, la cantidad y las etiquetas se pueden verificar con el pedido.
90 grados de la serie de referencia de tamaño del codo
La tabla de series completa proporciona otras combinaciones de OD, longitud de arco y espesor de pared.

Se recomienda la secuencia de soldadura y acabado
- Verifique el OD de 25.4 mm / 1 pulgada, el grosor de la pared, el grado, el ángulo de 90 grados y el arco de 66 mm.
- Cortar cuadrado, limpiar y desbaratar ambos extremos del tubo de apareamiento.
- Alinear y sujetar los componentes en una manivela de fabricación de 90 grados.
- Se fijará la soldadura simétricamente y se completará la soldadura TIG aprobada.
- Mezcle la unión y restablezca el esmalte espejo especificado o el grano de satén.
- Inspeccionar el ángulo, la alineación, las dimensiones y la calidad de la superficie visible.
Nota de ingenieríaEste es un componente de barandilla, no un accesorio de tubería de presión certificado.Los anclajes y las cargas deben ser verificados por el ingeniero responsable y cumplir con las regulaciones locales..
Qué enviar para obtener una cotización
- OD requerido: 25.4 mm / 1 pulgada
- espesor de la pared: 1,2 mm o 1,5 mm
- El grado de seguridad: SS201, SS304 o SS316.
- Finalización: espejo o satén/ cepillado
- Cantidad, embalaje, destino y dibujo o muestra
Preguntas frecuentes
¿Este codo encajará en un tubo de 25 mm?
Este producto está especificado en 25.4 mm / 1 pulgada OD, por lo que el tamaño real del tubo de 25 mm y la unión prevista deben evaluarse por separado.
¿Qué grado se debe usar al aire libre?
El SS304 es adecuado para muchos entornos arquitectónicos generales. El SS316 es preferido para la exposición costera, junto a la piscina o propensa al cloruro. El SS201 es principalmente para uso en interiores secos.
¿Se puede suministrar el codo y el tubo de ajuste juntos?
Proporcione el grado, la dosis, el grosor de la pared, el acabado, la longitud del tubo y la cantidad para que ambos productos puedan ser coordinados.
Confirmar la compatibilidad antes de la producción
Envíe a VVINSCO suOD del tubo, espesor de pared, grado, superficie, cantidad y dibujoWinsco Metal tiene más de 23 años de experiencia en fabricación y exportación de acero inoxidable.
