Caracteristicas
Especificaciones
Diámetro externo: 15,9 mm/5/8 pulgadas
Longitud de arco: 55 mm/2,17 pulgadas
Espesor de la pared: 1.2m m o 1.5m m
Material: Acero inoxidable AISI 201, AISI 304 o AISI 316
Finalizar: Pulido espejo o satinado/cepillado
Tipo de conexión: Conexión de fabricación/soldadura a tope
Resaltar:

Codo de barandilla de acero inoxidable de 1

,

5 mm

,

barandilla satinada de espejo de grado 304

Información básica
Lugar de origen: FoShan, China.
Nombre de la marca: VVINSCO/WINSCO METAL
Certificación: ISO,SGS,TUV,MTC,Third Party From Customers
Número de modelo: Embalaje de exportación apto para el mar, especialmente diseñado para accesorios de escaleras y bara
Pago y Envío Términos
Detalles de empaquetado: Accesorios de escalera/escalera/manubrio/barandilla/balustrada de acero inoxidable: Cada pieza en un
Tiempo de entrega: Muestra: 3-7 días; Producción en masa: 15-45 días
Condiciones de pago: LC, T/T
Capacidad de la fuente: 100000 piezas por mes
Descripción de producto
VVINSCO | Componentes de barandilla soldables

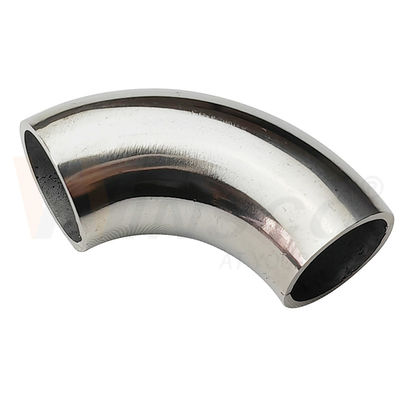

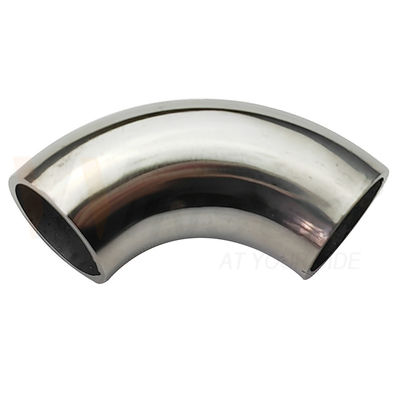

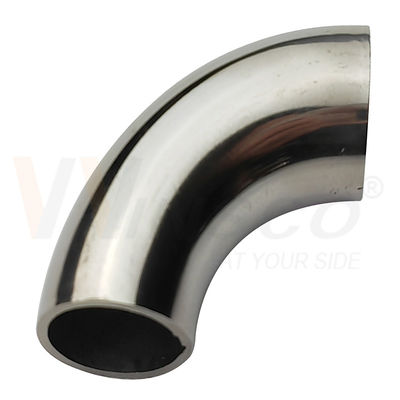

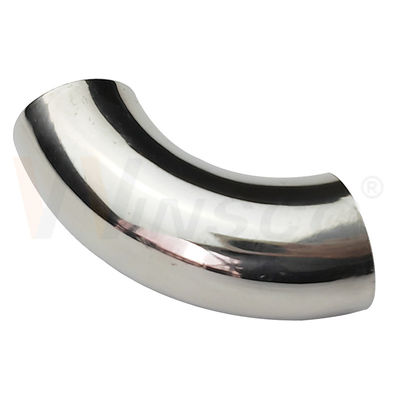

Codo de pasamanos de acero inoxidable de 90 grados de 15,9 mm (5/8 de pulgada) - Longitud de arco de 55 mm

Un codo compacto soldable para unir tubo de barandilla de acero inoxidable de 15,9 mm / 5/8 de pulgada de diámetro exterior. Disponible en SS201, SS304 y SS316 con acabado pulido espejo o satinado/cepillado para pasamanos decorativos de pequeño diámetro, balaustradas y trabajos de metal fabricados.

Diámetro exterior 15,9 mm / 5/8 de pulgadaCodo de 90 gradosArco 55 mm / 2,17 pulgadasPared de 1,2 / 1,5 mm201 / 304 / 316

C

Descripción del producto

C

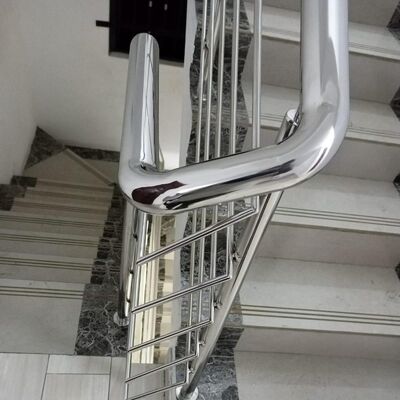

Este codo forma un giro suave de 90 grados entre secciones de tubo de acero inoxidable a juego. Su longitud de arco de 55 mm proporciona una curva compacta para barandillas arquitectónicas ligeras y fabricación personalizada de acero inoxidable. Para una unión limpia, el diámetro exterior del codo, el espesor de la pared y el acabado deben confirmarse con el tubo conectado antes de la producción.

Requisito de ajuste: 15,9 mm es el diámetro exterior del codo. Debe coincidir con el diámetro exterior y el espesor de la pared del tubo real; el tubo de 16 mm debe confirmarse por separado en lugar de asumir que es intercambiable.

Especificaciones técnicas

Producto Codo de pasamanos / barandilla de acero inoxidable soldable de 90 grados
Diámetro exterior 15,9 mm / 5/8 de pulgada
Longitud del arco 55 mm / aproximadamente 2,17 pulgadas
Espesor de la pared 1,2 mm (0,047 pulgadas) o 1,5 mm (0,059 pulgadas)
Material Acero inoxidable AISI 201, AISI 304 o AISI 316
Acabado Pulido espejo (PSS) o satinado/cepillado (SSS)
Conexión Unión a tope / conexión de fabricación; el instalador debe confirmar el procedimiento de soldadura
Personalización Grado, acabado, dimensiones, etiquetado y embalaje sujetos a confirmación de dibujo y cantidad

Por qué este codo ayuda a reducir el riesgo de instalación

C

C

Identificación exacta del diámetro exteriorLas referencias métricas y en pulgadas ayudan a los compradores a hacer coincidir el codo con el tubo previsto.
Longitud de arco definidaLa dimensión del arco de 55 mm admite verificaciones de diseño antes de la fabricación.
Coordinación de acabadosLas opciones de espejo y satinado se pueden alinear con el tubo de barandilla conectado.
Selección de gradoElija 201 para interiores secos, 304 para uso arquitectónico general o 316 para exposición costera y junto a piscinas.
Soldadura controladaUn espesor de pared a juego hace que la alineación, la soldadura de puntos y la unión de soldadura sean más predecibles.
Verificación del pedidoLas dimensiones, el material, la superficie, la cantidad y las etiquetas se pueden verificar antes del envío.

Referencia de serie de tamaño de codo de 90 grados

El siguiente gráfico muestra la serie más amplia de codos VVINSCO. Confirme la especificación del producto resaltada: diámetro exterior de 15,9 mm, arco de 55 mm y espesor de pared seleccionado, en la cotización y el dibujo aprobado.

VVINSCO stainless steel 90 degree handrail elbow OD arc length and wall thickness chart

Secuencia recomendada de soldadura y acabado

  1. Verifique el diámetro exterior del tubo de 15,9 mm, el espesor de la pared, el grado, el ángulo de 90 grados y el requisito de arco de 55 mm.
  2. Corte a escuadra, limpie y desbarbe los extremos del tubo que se unen.
  3. Utilice una plantilla para alinear el codo y el tubo en la dirección requerida de 90 grados.
  4. Suelde a puntos simétricamente, luego complete el procedimiento de soldadura TIG aprobado.
  5. Lije la soldadura con cuidado y restaure el grano espejo o satinado especificado.
  6. Inspeccione el ángulo, la alineación de la unión, las dimensiones y la superficie visible antes de la instalación.
Nota de ingeniería: Este es un componente de barandilla, no un accesorio de tubería a presión certificado. Las cargas finales de la barandilla, el diseño de la soldadura, los anclajes y la instalación deben seguir las especificaciones del ingeniero del proyecto y las normativas de construcción locales.

Qué enviar para una cotización

  • Diámetro exterior requerido: 15,9 mm / 5/8 de pulgada
  • Espesor de la pared: 1,2 mm o 1,5 mm
  • Grado: SS201, SS304 o SS316
  • Acabado: espejo o satinado/cepillado, incluido el requisito de grano
  • Cantidad, embalaje, destino y cualquier dibujo o muestra

Preguntas frecuentes

¿Este codo encajará en un tubo de 16 mm?
No automáticamente. El diámetro exterior indicado es de 15,9 mm. Confirme la tolerancia real del tubo y la unión de soldadura prevista antes de realizar el pedido.

¿Qué grado se recomienda cerca del mar o de una piscina?
El SS316 es la opción preferida para entornos costeros, junto a piscinas y propensos a cloruros. La limpieza y el mantenimiento siguen siendo necesarios.

¿Puede VVINSCO suministrar el tubo a juego?
Sí. Envíe el grado, diámetro exterior, espesor de pared, acabado, longitud y cantidad requeridos para que el codo y el tubo puedan evaluarse como un pedido coordinado.

Confirme la compatibilidad antes de la producción

Envíe a VVINSCO su diámetro exterior del tubo, espesor de la pared, grado, superficie, cantidad y dibujo. Winsco Metal aporta más de 23 años de experiencia en fabricación y exportación de acero inoxidable a pedidos de barandillas estándar y personalizadas.
